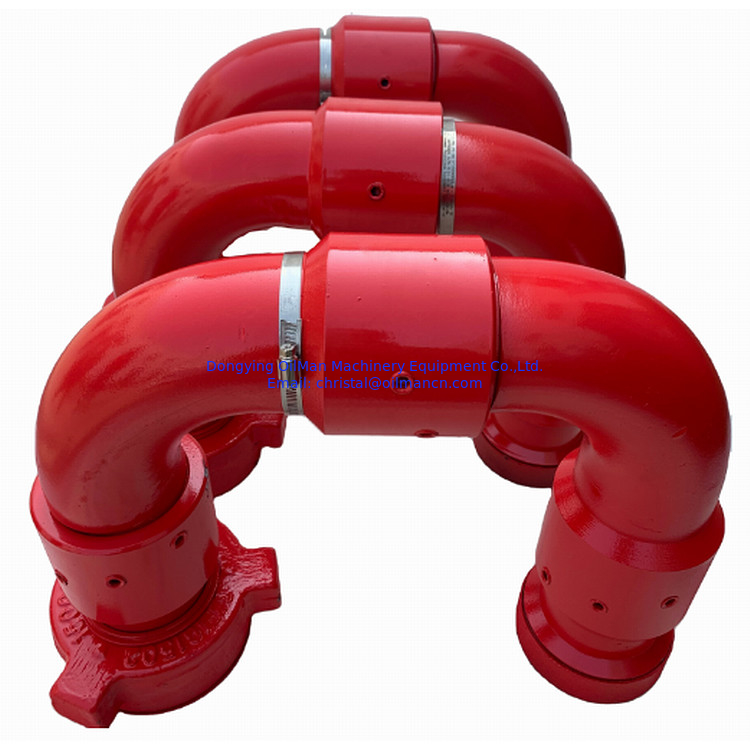

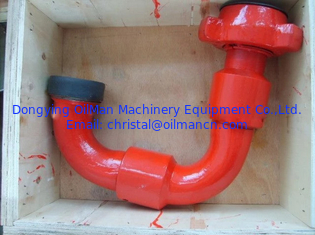

Alloy Steel Material Wellhead Assembly FMC Swivel Joint Elbow Unie Stijl 50 Stijl 10

API Wellhead High Pressure Elbow Union,Chiksan FMC Joint Swivel Joint Style 50 10

Beschrijving

Swirl joint is cement- en breekapparatuur voor hoogdrukvloeistofbeheersingsproducten.Hamer unie is om de richting te veranderen en om de bouw van de pijpleiding die de pijpleiding verbinding verbinding te vergemakkelijken.Op grote schaal gebruikt in zure bedrijfsomgevingen (met uitzondering van CO2, H2S-zuurgashoudende bedrijfsomgevingen) in de hoge drukontladingsleiding, de inlaatleiding, een tijdelijke stroomleiding, puttest,en andere hoogspanningsleidingen op pijpleidingen. De specificaties van de draaibanden zijn 11⁄2 "~ 4" in, nominale werkdruk van 42MPa ~ 105MPa, werktemperatuur -46 °C ~ 121 °C.

⑴.De hogedruk draaiverbinding is op grote schaal toegepast in de toestand van zuurwerk, voornamelijk met inbegrip van de hogedrukontladingspijp, inlaatpijp, tijdelijke stroompijp,Buizen en buizen voor het transport van vloeistoffen onder andere hoge drukomstandigheden;

⑵.De goed ontworpen 11⁄2 "~ 4 " lange sweep draaiende gewricht heeft de koude werkdruk van 42Mpa ~ 105Mpa (6000psi ~ 15000psi), met 10 verschillende soorten.twee richtingen of drie richtingenHet bedrijf kan ook 90 graden draaiende gewrichten leveren met verschillende soorten en reparatiepakketten onder de omstandigheden van normale temperatuur, lage temperatuur en zwavelgas.

Kenmerken

Hoofdtechnische parameters van draaibare verbinding
⑴.90 graden draaiend gewricht is verbonden met 10 type, 20 type30, type40, type50, type60, type70, type80, type90, type100-verbinding en de gemeenschappelijke verbindingswijzen zijn als volgt:

⑷Voorbeeld:Lijst met onderdelen van 3 × 105 Mpa ((15000 psi) -figuur1502-M×M-10 type draaibare verbinding

- Nee, dat is niet waar.	Naam	Qty	- Nee, dat is niet waar.	Naam	Qty
1	WN gebogen gewricht	1	8	NQ rechte gewricht	1
2	Grijpbehoudring	3	9	Rand	2
3	WQ rechte gewricht	1	10	Lente rand	2
4	Stalen bal	297	11	Hummer-unie	2
5	Vette blokkade	9	12	Stalen kogelprop	6
6	verzegelring van de Unie	3	13	met een breedte van niet meer dan 50 mm	3
7	Klierverpakking	3	14	Cirkel voor gat	6
